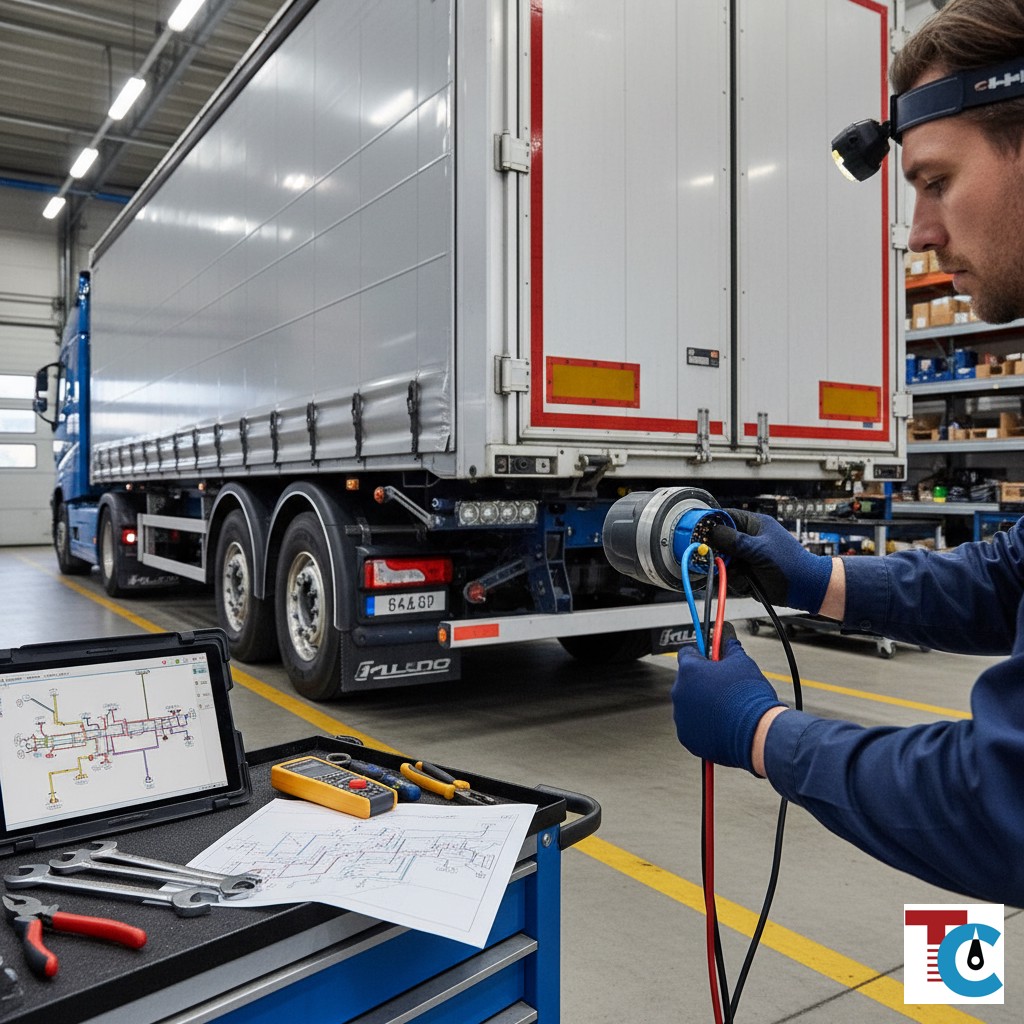

Как правильно подключить проводку прицепа к грузовику в 2026 году

Правильное подключение проводки прицепа к грузовику — это не просто техническая задача, а залог безопасности на дороге и соответствия законодательству. Ошибки могут привести к серьезным штрафам, аварийным ситуациям и выходу из строя дорогостоящего оборудования. В 2026 году требования к исправности световых приборов и электрооборудования остаются строгими. В этой статье мы подробно расскажем, как избежать распространенных ошибок и выполнить подключение проводки прицепа самостоятельно или с помощью профессионалов «Тахограф-Сервис».

Почему правильное подключение проводки прицепа так важно?

Электрическая система прицепа играет ключевую роль в его безопасной эксплуатации. Она обеспечивает работу габаритных огней, стоп-сигналов, указателей поворота, противотуманных фар, а также, в случае современных прицепов, систем ABS/EBS и дополнительного оборудования. Неисправное или неправильно подключенное электрооборудование прицепа создает угрозу для всех участников дорожного движения.

Кроме того, современные грузовики оснащены сложными электронными блоками управления (ЭБУ), которые чувствительны к некорректному подключению. Неправильная распиновка или короткое замыкание могут привести к выходу из строя ЭБУ грузовика, что повлечет дорогостоящий ремонт и длительный простой техники.

Юридические аспекты и штрафы 2026 года

Законодательство Российской Федерации строго регулирует исправность транспортных средств, включая прицепы. Согласно Кодексу об административных правонарушениях (КоАП РФ):

• Статья 12.5, часть 1: Управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация ТС запрещена (например, неработающие внешние световые приборы в темное время суток или в условиях недостаточной видимости), влечет предупреждение или наложение административного штрафа в размере 500 рублей.
• Статья 12.5, часть 2: Управление транспортным средством с заведомо неисправными тормозной системой (за исключением стояночного тормоза), рулевым управлением или сцепным устройством влечет лишение права управления ТС на срок от трех до шести месяцев. Для должностных лиц, ответственных за техническое состояние и эксплуатацию ТС, предусмотрен штраф от 5 000 до 10 000 рублей.

Неработающие стоп-сигналы или поворотники прицепа могут быть расценены как серьезное нарушение, ведущее к аварийным ситуациям и, как следствие, к административной ответственности.

Основные типы разъемов для подключения проводки прицепа и их стандарты

Для подключения электрооборудования прицепа используются стандартизированные разъемы. Наиболее распространены 7-контактные и 13-контактные розетки и вилки. Выбор типа разъема зависит от функциональности прицепа и требований к его электрооборудованию.

7-контактная розетка (ISO 1724)

7-контактные разъемы (стандарт ISO 1724) являются традиционным решением для большинства легковых прицепов и небольших грузовых, не требующих расширенного функционала. Они обеспечивают базовое освещение: габариты, стоп-сигналы, поворотники и задний ход.

Распиновка 7-контактной розетки (ISO 1724):

При подключении фонарей прицепа к 7-контактной розетке крайне важно строго следовать этой схеме, чтобы избежать ошибок и коротких замыканий.

13-контактная розетка (ISO 11446)

13-контактные разъемы (стандарт ISO 11446) — это современное решение, используемое для более крупных грузовых прицепов, кемперов и прицепов с дополнительным оборудованием, таким как системы ABS/EBS, внутреннее освещение, зарядка аккумулятора, холодильное оборудование (рефрижераторы) или вспомогательные системы.

Распиновка 13-контактной розетки (ISO 11446):

При подключении 13-контактной розетки для прицепов с системами ABS/EBS особенно важно соблюдать точность. Если у вас возникли проблемы с ремонтом ABS/EBS или их диагностикой, обращайтесь к специалистам.

Пошаговая инструкция: как подключить проводку прицепа

Процесс подключения проводки требует внимательности и соблюдения техники безопасности. Следуйте этим шагам, чтобы выполнить работу правильно.

Подготовка и диагностика перед подключением

1. Соберите инструменты: Вам понадобятся мультиметр, набор отверток, пассатижи, инструмент для снятия изоляции, обжимные клещи, изолента, термоусадочные трубки, кембрики, стяжки.
2. Обесточьте грузовик: Обязательно отсоедините клеммы аккумулятора, чтобы избежать короткого замыкания и повреждения электроники.
3. Проверьте проводку грузовика: С помощью мультиметра проверьте наличие напряжения на соответствующих контактах розетки фаркопа при включении различных световых приборов (габаритов, поворотников, стоп-сигналов). Убедитесь, что все сигналы подаются корректно. Если вы только устанавливаете фаркоп, то перед тем как установить фаркоп, убедитесь в целостности штатной проводки.
4. Проверьте проводку прицепа: Убедитесь в целостности изоляции и отсутствии повреждений на проводах прицепа. При необходимости замените поврежденные участки.

Если на этапе диагностики вы обнаружили неисправности в электросистеме грузовика, рекомендуется провести полную диагностику грузовика в автосервисе, прежде чем подключать прицеп.

Монтаж и соединение

1. Определите схему: Используйте схемы распиновки (ISO 1724 или ISO 11446), представленные выше, чтобы точно знать, какой провод за какую функцию отвечает.
2. Подготовьте провода: Аккуратно снимите изоляцию с концов проводов грузовика и прицепа на 1-1.5 см.
3. Соедините провода: Соединяйте провода строго по цвету и функции. Используйте надежные методы соединения:
   • Обжимка: С помощью обжимных клещей и специальных коннекторов (гильз). Это быстрый и достаточно надежный способ.
   • Пайка: Наиболее надежный метод, обеспечивающий минимальное сопротивление и долговечность соединения. После пайки обязательно изолируйте соединение термоусадочной трубкой.
4. Изолируйте соединения: Каждое соединение должно быть тщательно изолировано. Используйте термоусадочные трубки с клеевым слоем или качественную изоленту. Это предотвратит короткие замыкания и защитит от влаги и механических повреждений.
5. Закрепите проводку: Используйте пластиковые стяжки, чтобы аккуратно закрепить жгут проводов вдоль рамы грузовика, избегая мест, где они могут быть перетерты или повреждены. Убедитесь, что проводка не провисает и имеет достаточную длину для поворотов и движения прицепа.

Проверка и тестирование

После того как вы закончили подключить проводку прицепа, необходимо провести тщательное тестирование всех функций:

1. Подключите аккумулятор: Подсоедините клеммы аккумулятора грузовика.
2. Подключите прицеп: Соедините вилку прицепа с розеткой фаркопа.
3. Проверьте габаритные огни: Включите габариты грузовика. Все габаритные огни прицепа (передние, боковые, задние, подсветка номера) должны гореть.
4. Проверьте стоп-сигналы: Нажмите на педаль тормоза. Стоп-сигналы прицепа должны загораться одновременно со стоп-сигналами грузовика.
5. Проверьте указатели поворота: Включите левый, затем правый поворот. Указатели поворота прицепа должны мигать синхронно с соответствующими указателями грузовика.
6. Проверьте задний ход: Включите передачу заднего хода. Фонарь заднего хода прицепа должен загореться.
7. Проверьте противотуманные фары: Включите задние противотуманные фары грузовика. Противотуманные фары прицепа должны загореться.
8. Проверьте дополнительные функции (для 13-контактных разъемов): Если прицеп оснащен внутренним освещением, зарядкой аккумулятора или другими системами, проверьте их работоспособность.

Частые ошибки и последствия неправильного подключения

Даже опытные водители могут допустить ошибки при подключении проводки прицепа, которые приводят к серьезным проблемам:

• Неправильная распиновка: Самая частая ошибка. Перепутанные провода могут привести к тому, что при нажатии на тормоз загораются поворотники, или габариты работают некорректно. Это не только опасно, но и может повредить электронику грузовика.
• Плохие контакты и окисление: Некачественные соединения, отсутствие герметизации приводят к окислению контактов, потере сигнала, мерцанию огней или их полному отказу. Особенно актуально в условиях повышенной влажности и воздействия реагентов.
• Повреждение изоляции: Провода, проложенные без защиты или с поврежденной изоляцией, могут перетереться, вызвать короткое замыкание и даже возгорание.
• Перегрузка цепи: Подключение слишком мощных потребителей или нескольких функций к одной цепи без учета ее пропускной способности может привести к перегоранию предохранителей или повреждению электропроводки.

Как избежать типичных проблем

• Используйте качественные материалы: Приобретайте розетки, вилки и провода от проверенных производителей.
• Тщательная изоляция: Все соединения должны быть герметичны и надежно изолированы.
• Следуйте схемам: Никогда не полагайтесь на память или «авось». Всегда имейте под рукой актуальную схему распиновки.
• Регулярная проверка: Периодически осматривайте проводку фаркопа и прицепа на предмет повреждений, окисления и надежности креплений.
• Профессиональная установка: Если вы не уверены в своих силах или сталкиваетесь со сложной электроникой, доверьте ремонт грузовиков и подключение проводки прицепа специалистам.

Когда обращаться к профессионалам «Тахограф-Сервис»?

Хотя подключить проводку прицепа можно и самостоятельно, в ряде случаев без помощи квалифицированных специалистов не обойтись. Обращение в сервисный центр «Тахограф-Сервис» гарантирует вам надежность и безопасность:

• Сложная электроника грузовика: Современные грузовики (Volvo, Scania, Mercedes, MAN, DAF, Renault, Iveco, КамАЗ, МАЗ, ГАЗ, Sinotruk, Shacman, FAW, Foton, Dongfeng, JAC) оснащены CAN-шиной и другими интеллектуальными системами. Неправильное подключение может вызвать ошибки в ЭБУ, которые невозможно устранить без специального оборудования.
• Установка новых систем: Если вы хотите подключить прицеп с ABS/EBS, холодильной установкой или другими сложными системами, требующими отдельного питания, лучше доверить это профессионалам.
• Отсутствие опыта и инструментов: Если у вас нет необходимого опыта, знаний электротехники или специализированных инструментов (например, для диагностики CAN-шины), рисковать не стоит.
• Неустранимые проблемы: Если после самостоятельного подключения вы столкнулись с мерцанием огней, ошибками на приборной панели или полным отсутствием сигнала, наши мастера быстро найдут и устранят неисправность.

«Тахограф-Сервис» имеет более 10 лет опыта работы с грузовой техникой, а наши специалисты обладают всеми необходимыми лицензиями и сертификатами, включая клейма Минтранса и ФСБ. Мы находимся на ночной стоянке у кафе «Балтика» на трассе М5 в Алексеевке, Самарская область. Работаем Пн-Пт с 8:00 до 18:00. Звоните нам по бесплатному номеру 8 800 550 09 73.
