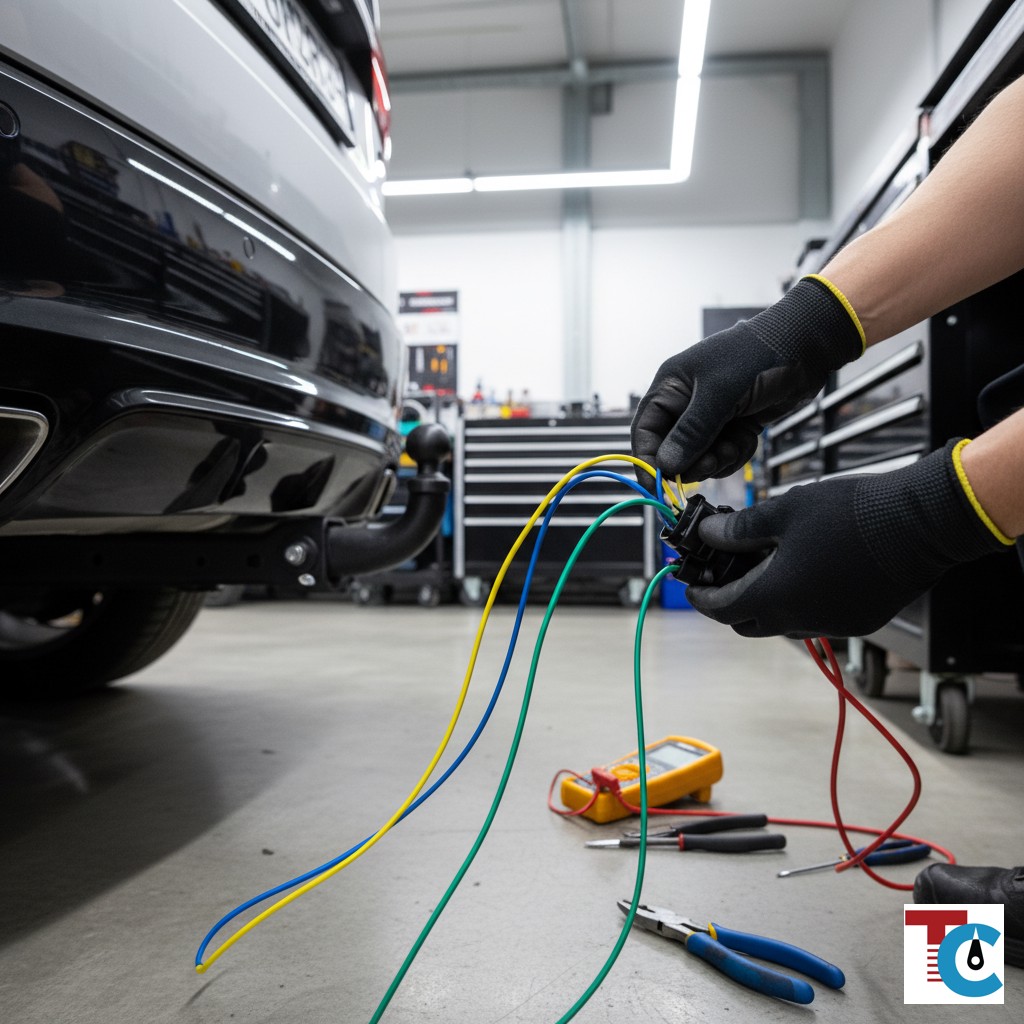

Правильное подключение проводки прицепа легкового автомобиля — залог безопасности на дороге и отсутствия штрафов ГИБДД в 2026 году. В этом материале мы детально разберем схемы распиновки розеток фаркопа на 7 и 13 контактов, а также объясним особенности монтажа. Если вам потребуется профессиональная помощь, специалисты нашей компании всегда готовы выполнить ремонт и настройку электрики.
Статья справочная. «Тахограф-Сервис» обслуживает грузовой транспорт, автобусы и прицепы на трассе М5. Легковые автомобили в ремонт не принимаем — схемы ниже приводим для самостоятельной работы.
Схема подключения проводки прицепа легкового автомобиля на 7 и 13 контактов
Прежде чем начать физический монтаж, необходимо разобраться в стандартах разъемов. В России и странах СНГ наиболее распространено подключение проводки прицепа легкового автомобиля по 7-контактной схеме (стандарт ISO 1724). Она обеспечивает передачу всех обязательных световых сигналов: указателей поворота, габаритных огней, стоп-сигналов и противотуманного фонаря.
Для европейских автомобилей, кемперов (домов на колесах) и тяжелых двухосных прицепов используется 13-контактный разъем (стандарт ISO 11446). Он дополнительно передает сигналы заднего хода, постоянное питание 12В для бортового оборудования прицепа и зарядку его аккумулятора. Ниже представлена подробная таблица распиновки для обоих типов розеток.
| Контакт (Pin) | Цвет провода (стандарт) | Назначение сигнала | 7-пин | 13-пин |
|---|---|---|---|---|
| 1 (L) | Желтый | Левый указатель поворота | Да | Да |
| 2 (54G) | Синий | Задний противотуманный фонарь | Да | Да |
| 3 (31) | Белый | Заземление (Масса, минус) | Да | Да |
| 4 (R) | Зеленый | Правый указатель поворота | Да | Да |
| 5 (58R) | Коричневый | Правые габариты и подсветка номера | Да | Да |
| 6 (54) | Красный | Сигналы торможения (Стоп-сигналы) | Да | Да |
| 7 (58L) | Черный | Левые габаритные огни | Да | Да |
| 8 | Розовый / Серый | Фонарь заднего хода | Нет | Да |
| 9 | Оранжевый | Постоянный плюс +12В от АКБ | Нет | Да |
Если на вашем автомобиле установлена импортная 13-контактная розетка, а прицеп имеет стандартную 7-контактную вилку, не обязательно полностью переделывать систему. В таких случаях используются специальные переходники (адаптеры 13/7), которые можно приобрести в специализированных магазинах. Однако, если проводка повреждена окислением или со временем пришла в негодность, требуется профессиональное вмешательство. В нашем сервисе часто заказывают сопутствующие услуги, такие как подключение фонарей и ремонт электрооборудования любой сложности.
Особенности цветовой маркировки проводов
Обратите внимание, что цвета проводов в жгуте прицепа могут незначительно отличаться в зависимости от производителя (особенно у старых отечественных моделей или дешевых китайских комплектов). При монтаже всегда ориентируйтесь не только на цвет изоляции, но и на номера контактов, указанные на внутренней стороне пластикового корпуса розетки. Для точной прозвонки цепей обязательно используйте мультиметр или контрольную лампу.
Зачем нужен блок согласования (Smart Connect) при подключении проводки прицепа?
На старых карбюраторных и простых инжекторных автомобилях подключение розетки фаркопа выполнялось методом прямой врезки в жгут задних фонарей. Провода просто зачищались, соединялись параллельно и изолировались. Однако на современных машинах, оборудованных сложной электроникой, такой метод категорически запрещен.
Внедрение в штатную сеть современного автомобиля напрямую грозит следующими проблемами:
- Ошибки на панели приборов: Бортовой компьютер, опрашивая цепи освещения, зафиксирует резкое увеличение сопротивления и потребления тока, после чего отключит питание фар или выдаст ошибку Check Control.
- Повреждение электронных блоков: Тонкие провода штатной проводки и транзисторные ключи в блоке управления кузовной электроникой (BCU) не рассчитаны на дополнительную нагрузку от ламп прицепа. Это может привести к их перегоранию.
- Конфликт с системами безопасности: Некорректная нагрузка в сети может нарушить работу систем ABS, ESP и парктроников.
Решением этой проблемы является установка блока согласования (Smart Connect). Это электронное реле, которое подключается к бортовой сети автомобиля как сигнальное устройство. Оно считывает появление напряжения на фонарях машины микротоками и подает силовое питание на розетку фаркопа напрямую от аккумулятора через предохранитель. Таким образом, штатная электрика автомобиля не испытывает никаких дополнительных нагрузок.
Проводя комплексное обслуживание легковых коммерческих автомобилей, например, выполняя плановое ТО Соболь 4x4, наши мастера всегда проверяют исправность розеток фаркопа и блоков согласования, так как эти машины часто используются для транспортировки тяжелых прицепов.
Пошаговый алгоритм подключения электрики фаркопа своими руками
Если вы решили выполнить подключение проводки прицепа легкового автомобиля самостоятельно, строго придерживайтесь следующей последовательности действий:
- Подготовка и безопасность: Установите автомобиль на ровную площадку, затяните стояночный тормоз и обязательно снимите минусовую клемму с аккумуляторной батареи, чтобы избежать короткого замыкания.
- Прокладка жгута: Протяните жгут проводов от розетки фаркопа внутрь багажного отделения через технологическое отверстие (обычно оно закрыто резиновой заглушкой в районе ниши запасного колеса или задней панели).
- Монтаж розетки: Закрепите розетку на кронштейне фаркопа. Предварительно наденьте на жгут резиновый уплотнитель розетки. Зачистите концы проводов на 5-7 мм, залудите их или обожмите наконечниками, после чего зафиксируйте в винтовых зажимах согласно схеме распиновки. Заполните внутреннюю полость розетки диэлектрической консистентной смазкой для защиты от влаги.
- Подключение к бортовой сети: Найдите жгуты проводки, идущие к задним фонарям. С помощью мультиметра определите, какой провод отвечает за конкретный световой сигнал. Подключите провода от розетки (или входы блока согласования) к найденным цепям с помощью качественной пайки или специальных ответвителей.
- Подключение питания и массы: Провод массы (белый) надежно закрепите на кузове автомобиля под штатный болт заземления, предварительно зачистив металл от краски. Силовой провод питания блока Smart Connect протяните к аккумулятору через предохранитель номиналом 15А.
- Проверка системы: Подключите клемму АКБ. Подсоедините вилку прицепа и проверьте поочередную работу всех световых приборов.
Если вы планируете использовать тягово-сцепное устройство для коммерческих целей или тяжелых перевозок, помните, что само ТСУ должно быть сертифицировано. Для владельцев более крупного транспорта в нашем сервисе доступна профессиональная установка фаркопа на грузовики с оформлением всех необходимых документов для ГИБДД.
