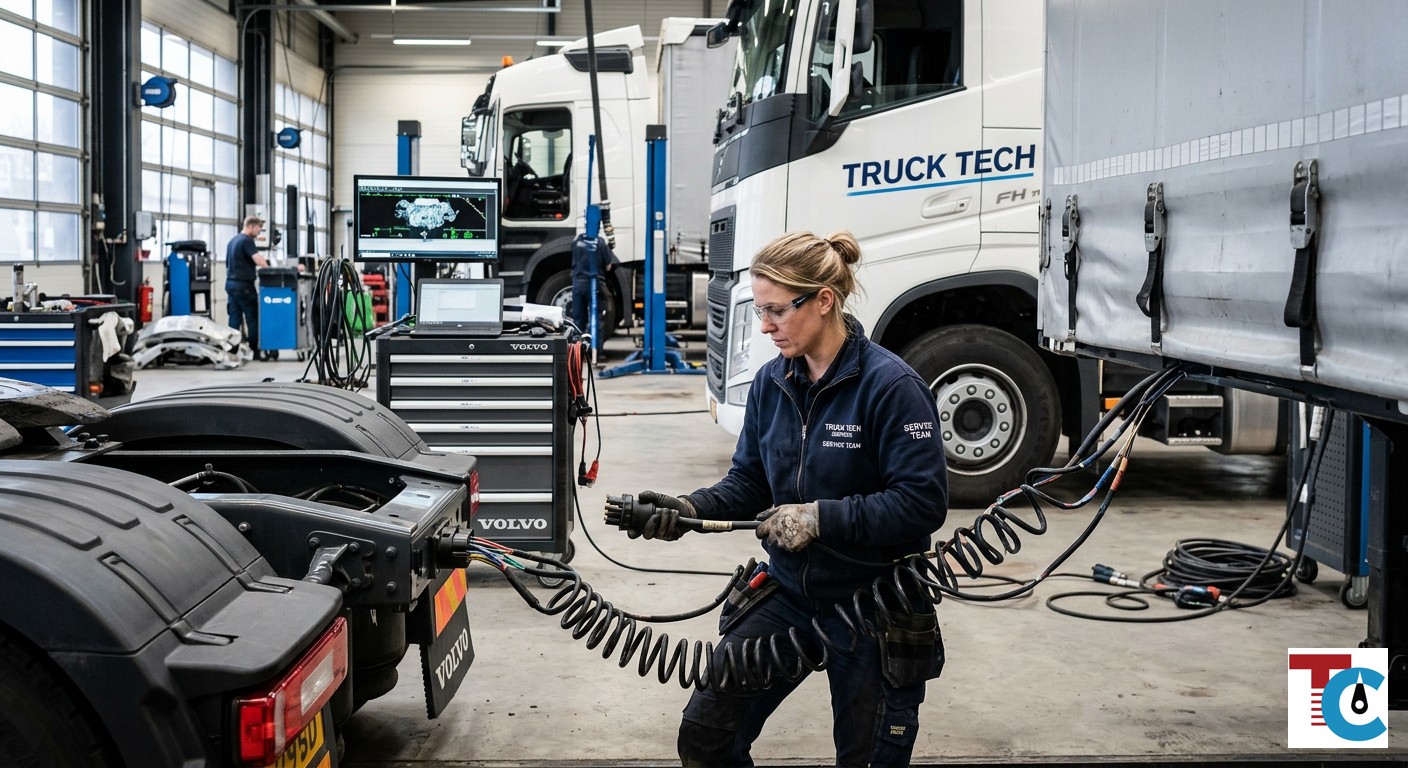

Правильное подключение проводки прицепа к грузовику — залог безопасности и бесперебойной работы автопоезда. От корректности монтажа зависит функционирование световых приборов, тормозной системы и вспомогательного оборудования прицепа. В этой статье мы подробно рассмотрим все аспекты, от стандартов до частых неисправностей, чтобы ваше грузовое транспортное средство всегда было в идеальном состоянии.
Почему правильное подключение проводки прицепа критически важно?
Каждый водитель грузовика знает, что прицеп — это не просто дополнительная нагрузка, а полноценная часть транспортного средства, требующая безупречной работы всех систем. Особенно это касается электрики. Неправильное или некачественное подключение проводки прицепа может привести к ряду серьезных проблем:
- Угроза безопасности: Неработающие стоп-сигналы, поворотники или габаритные огни прицепа значительно повышают риск ДТП, особенно в темное время суток или в плохую погоду. Грузовик с неисправной светотехникой становится непредсказуемым для других участников движения.
- Юридические последствия: Несоответствие техническим требованиям влечет за собой штрафы и задержание транспортного средства. В 2026 году надзорные органы уделяют особое внимание состоянию автопоездов на трассе М5 и в Самарской области.
- Повреждение электроники: Неправильное подключение может вызвать короткие замыкания, перегрузки и выгорание предохранителей, что ведет к дорогостоящему ремонту как проводки прицепа, так и бортовой электроники самого грузовика. Современные грузовики, такие как Volvo, Scania, Mercedes или КамАЗ, оснащены сложными электронными системами, чувствительными к перепадам напряжения.
- Снижение эффективности перевозок: Частые остановки для устранения неисправностей или проверки инспекторами ГИБДД приводят к потере времени и нарушению графиков доставки.
Поэтому к подключению электрики прицепа следует подходить с максимальной ответственностью, а при отсутствии необходимых знаний и опыта — обращаться к профессионалам.
Стандарты и типы разъемов для подключения прицепа
В грузовых перевозках используются несколько основных типов разъемов для подключения проводки прицепа, которые соответствуют международным стандартам. Выбор разъема зависит от функциональности прицепа и требований к передаче данных.
7-контактный разъем (ISO 1724 / DIN 72570)
Это базовый стандарт, предназначенный для подключения основных световых приборов прицепа. Он обеспечивает работу:
- Поворотников (левый/правый)
- Стоп-сигналов
- Габаритных огней (левый/правый)
- Противотуманного фонаря
- Заднего хода (опционально, часто используется для противотуманки)
- «Массы» (заземления)
Такой разъем подходит для простых прицепов без дополнительного оборудования. Часто встречается на старых моделях и легких прицепах. Наши специалисты выполняют качественное подключение фонарей и всей электрики для грузовиков любых марок.
| Контакт | Назначение | Цвет провода (стандарт) |
|---|---|---|
| 1 (L) | Левый поворот | Желтый |
| 2 (54G) | Задний противотуманный фонарь / +12В | Синий |
| 3 (31) | Масса (для контактов 1-8) | Белый |
| 4 (R) | Правый поворот | Зеленый |
| 5 (58R) | Правый габарит, освещение номера | Коричневый |
| 6 (54) | Стоп-сигналы | Красный |
| 7 (58L) | Левый габарит | Черный |
13-контактный разъем (ISO 11446)
Этот разъем является современным стандартом для грузовиков и прицепов, предлагая расширенные возможности для подключения дополнительного оборудования. Помимо функций 7-контактного разъема, 13-контактный обеспечивает:
- Постоянное питание (+12В) для зарядки аккумулятора прицепа или питания вспомогательных устройств (например, холодильника)
- Питание от зажигания (для внутренних систем прицепа)
- Сигнал заднего хода
- Массу для дополнительных контактов
- Дополнительные контакты для управления сложными системами прицепа
Используется для прицепов с ABS/EBS, рефрижераторами, жилыми модулями и другими энергоемкими системами. Если вам нужна установка фаркопа с таким разъемом, обращайтесь в «Тахограф-Сервис».
| Контакт | Назначение | Цвет провода (стандарт) |
|---|---|---|
| 1 (L) | Левый поворот | Желтый |
| 2 (Fog) | Задний противотуманный фонарь | Синий |
| 3 (31) | Масса (для контактов 1-8) | Белый |
| 4 (R) | Правый поворот | Зеленый |
| 5 (58R) | Правый габарит, освещение номера | Коричневый |
| 6 (54) | Стоп-сигналы | Красный |
| 7 (58L) | Левый габарит | Черный |
| 8 (Rev) | Фонарь заднего хода | Розовый / Серый |
| 9 (30) | Питание +12В постоянное (от аккумулятора) | Оранжевый |
| 10 (15) | Питание +12В от зажигания | Серый / Красный |
| 11 (31/9) | Масса для контакта 9 | Бело-черный |
| 12 | Резерв / Кодирование прицепа | Светло-серый |
| 13 (31/10) | Масса для контакта 10 | Бело-красный |
Другие стандарты: ISO 1185, ISO 3731, ISO 4091 (для ABS/EBS)
Для грузовых прицепов с более сложными системами используются дополнительные разъемы:
- ISO 1185 (7-контактный, тип N): Старый стандарт для основных световых функций, схож с ISO 1724, но с небольшими различиями в назначении контактов.
- ISO 3731 (7-контактный, тип S): Используется для дополнительных функций, таких как зарядка аккумулятора прицепа, питание внутренних цепей, управляющие сигналы. Часто встречается на старых грузовиках в паре с ISO 1185.
- ISO 4091 (7-контактный, для ABS/EBS): Специализированный разъем для подключения антиблокировочной системы (ABS) или электронной тормозной системы (EBS) прицепа к тягачу. Это критически важный элемент для безопасности, обеспечивающий синхронную работу тормозов автопоезда. Неисправности в этой системе могут привести к заносам и потере управляемости. В «Тахограф-Сервис» мы уделяем особое внимание ремонту ABS/EBS и их правильному подключению.
Важно всегда проверять совместимость разъемов и стандартов между тягачом и прицепом.
Пошаговое подключение проводки прицепа: общие принципы
Самостоятельное подключение проводки прицепа требует внимательности и базовых знаний электрики. Однако для современных грузовиков и сложных прицепов настоятельно рекомендуется обращаться к специалистам.
- Подготовка: Отключите аккумулятор грузовика. Убедитесь, что у вас есть правильные разъемы (вилка для тягача, розетка для прицепа), соответствующая проводка (многожильный кабель с достаточным сечением) и инструменты (кримпер, изолента, термоусадка, мультиметр).
- Определение схемы: Сверьтесь со схемой подключения для вашего грузовика и прицепа. Используйте таблицы распиновки, представленные выше, и документацию производителя.
- Монтаж проводки: Аккуратно проложите кабель от места подключения на грузовике (часто в районе задних фонарей или фаркопа) до разъема. Используйте гофру или защитные трубки для предотвращения повреждений.
- Обжимка контактов: Правильно зачистите концы проводов и обожмите их клеммами, соответствующими контактам разъема. Используйте качественный кримпер для надежного соединения.
- Изоляция: Каждый контакт должен быть надежно изолирован. Используйте термоусадочные трубки или качественную изоленту.
- Подключение к разъему: Вставьте обжатые провода в соответствующие гнезда разъема, согласно схеме. Убедитесь, что они плотно зафиксированы.
- Проверка: После завершения монтажа подключите аккумулятор. С помощью мультиметра или тестового прицепа проверьте работу каждого контакта: габариты, стоп-сигналы, поворотники, задний ход, противотуманные фары, а также питание для дополнительных систем.
Помните, что для сложных систем, таких как ABS/EBS, требуется специализированное оборудование для диагностики и настройки, которым располагают только автосервисы. Неправильное тестирование тормозных систем может иметь фатальные последствия.
Частые неисправности электрики прицепа и их диагностика
Даже при правильном подключении, в процессе эксплуатации могут возникать неисправности. Вот наиболее распространенные из них:
- Отсутствие сигнала на одном из фонарей: Чаще всего это проблема с лампочкой, окислением контакта в патроне или обрывом провода. Реже — неисправность в самом разъеме или блоке управления тягача.
- Мигание или тусклое свечение: Обычно указывает на плохой контакт «массы» (заземления). Проверьте точки крепления заземляющих проводов на прицепе и тягаче, а также состояние провода массы в разъеме.
- Неработающие стоп-сигналы: Может быть связано с неисправностью концевика педали тормоза на тягаче, обрывом провода или проблемой в разъеме.
- Ошибки ABS/EBS прицепа: Это серьезная проблема, требующая немедленной диагностики. Причиной могут быть повреждение кабеля ISO 4091, неисправность датчиков на колесах прицепа или блока управления. Требуется компьютерная диагностика.
- Перегорание предохранителей: Часто указывает на короткое замыкание в проводке прицепа или тягача. Необходимо найти и устранить место замыкания.
Для точной диагностики и устранения этих неисправностей требуется опыт и специализированное оборудование. В «Тахограф-Сервис» мы проводим комплексную диагностику грузовика и прицепа, быстро выявляя и устраняя любые электрические проблемы.
Законодательство и штрафы за неисправную проводку прицепа в 2026 году
В России действуют строгие правила в отношении технического состояния транспортных средств, включая прицепы. В 2026 году эти требования остаются актуальными и активно контролируются:
- КоАП РФ, Статья 12.5, часть 1: «Управление транспортным средством при наличии неисправностей или условий, при которых в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения эксплуатация транспортного средства запрещена...» В случае неисправности световых приборов прицепа, водитель может получить предупреждение или штраф в размере 500 рублей.
- КоАП РФ, Статья 12.5, часть 3.1: «Управление транспортным средством, на котором установлены световые приборы с огнями красного цвета (за исключением задних противотуманных фонарей и габаритных огней), либо световозвращающие приспособления красного цвета...» Это может привести к лишению прав на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.
- Технический регламент Таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011): Определяет требования к световым приборам и электрооборудованию. Любые отклонения от стандарта являются основанием для запрета эксплуатации и привлечения к административной ответственности.
Инспекторы ГИБДД на трассе М5 регулярно проверяют состояние грузовиков и прицепов. Не рискуйте своей репутацией и безопасностью — своевременно обслуживайте электрику прицепа. В случае обнаружения неисправностей, немедленно обращайтесь в специализированный сервис.
Профессиональное подключение и ремонт проводки прицепа в «Тахограф-Сервис»
«Тахограф-Сервис» предлагает полный спектр услуг по подключению, диагностике и ремонту электрики прицепов для грузовиков любых марок: от европейских Volvo, Scania, Mercedes до отечественных КамАЗ, МАЗ и китайских Sinotruk, Shacman.
Почему выбирают нас:
- Опыт и квалификация: Более 10 лет работы в сфере обслуживания грузовых автомобилей. Наши специалисты имеют глубокие знания и практический опыт работы с самыми сложными электрическими системами.
- Современное оборудование: Мы используем профессиональные диагностические стенды и инструменты, позволяющие точно определить причину неисправности и выполнить качественный ремонт.
- Работа со всеми стандартами: Мы работаем с 7-контактными, 13-контактными разъемами, а также специализированными разъемами для ABS/EBS (ISO 4091), гарантируя совместимость и надежность.
- Комплексный подход: Помимо проводки, мы можем провести диагностику и ремонт других систем вашего грузовика и прицепа, включая системы ABS/EBS.
- Удобное расположение: Наш сервис находится в Алексеевке, Самарская область, на ул. Гагарина 33, у ночной стоянки кафе «Балтика» на трассе М5, что удобно для транзитных перевозчиков.
- Отзывы и репутация: Более 300 положительных отзывов и рейтинг 5.0 подтверждают качество наших услуг.
Не откладывайте решение проблем с электрикой прицепа. Своевременное обращение к профессионалам обеспечит вашу безопасность и поможет избежать штрафов.
