Надежное подключение прицепа к тягачу — залог безопасности на дороге. Ключевым элементом в этой системе является 7-контактная розетка прицепа, отвечающая за передачу сигналов освещения и другой необходимой электрики. В этой статье мы подробно разберем ее устройство, функции контактов и типичные неисправности, а также расскажем, как правильно провести диагностику и ремонт.
Что такое 7-контактная розетка прицепа и ее назначение?
7-контактная розетка прицепа 7 – это стандартный разъем, который обеспечивает электрическое соединение между грузовым автомобилем (тягачом) и его прицепом или полуприцепом. Она служит для передачи основных сигналов, необходимых для безопасного движения: поворотники, стоп-сигналы, габаритные огни. Без корректной работы этого узла эксплуатация прицепа на дорогах общего пользования запрещена, а в случае обнаружения неисправности инспекторами ГИБДД могут последовать штрафы, актуальные на 2026 год.
Несмотря на появление более сложных 13-контактных систем, 7-пиновая розетка остается широко распространенной, особенно для прицепов без дополнительных энергопотребителей (например, без собственных тормозных систем с электроприводом или сложной внутренней электроники). Её простота и надежность делают ее популярным выбором для многих типов грузовых перевозок.
Стандартная распиновка 7-контактной розетки: схема ISO 1724
Правильная распиновка — основа бесперебойной работы всей электрической системы прицепа. Международный стандарт ISO 1724 четко регламентирует назначение каждого из семи контактов. Знание этой схемы критически важно как для водителей, так и для механиков, занимающихся обслуживанием и подключением фонарей прицепов.
| Пин (контакт) | Цвет провода (стандарт) | Функция | Описание |
|---|---|---|---|
| 1 (L) | Желтый | Левый поворот | Включает левый указатель поворота прицепа. |
| 2 (54G) | Синий | Задняя противотуманная фара / Дополнительное питание | Питание для задней противотуманной фары прицепа или дополнительного оборудования. |
| 3 (31) | Белый | Общий провод (масса) | Общий провод для всех потребителей. |
| 4 (R) | Зеленый | Правый поворот | Включает правый указатель поворота прицепа. |
| 5 (58R) | Коричневый | Правый габаритный огонь / Габариты с правой стороны | Питание правых габаритных огней и подсветки номера. |
| 6 (54) | Красный | Стоп-сигналы | Включает стоп-сигналы прицепа. |
| 7 (58L) | Черный | Левый габаритный огонь / Габариты с левой стороны | Питание левых габаритных огней. |
Важно помнить, что хотя цвета проводов являются стандартом, иногда встречаются отклонения, особенно на старой или некачественной проводке. Всегда рекомендуется проверять соответствие функций контактов мультиметром перед подключением.
Частые неисправности 7-контактной розетки прицепа и их причины
Даже такая простая деталь, как розетка прицепа 7, подвержена износу и поломкам. Своевременное выявление и устранение неисправностей предотвратит серьезные проблемы на дороге. Вот наиболее распространенные причины сбоев:
- Коррозия контактов: Из-за воздействия влаги, грязи и дорожных реагентов контакты окисляются. Это приводит к плохому контакту, мерцанию или полному отсутствию сигналов. Особенно актуально для грузовиков, эксплуатирующихся на трассе М5 в любую погоду.
- Обрыв или повреждение проводки: Механические воздействия, перетирание, неправильная укладка кабеля могут привести к обрывам. Также проводка может быть повреждена при ДТП или неаккуратной парковке.
- Короткое замыкание: Поврежденная изоляция проводов может вызвать короткое замыкание, приводящее к перегоранию предохранителей в тягаче.
- Износ или деформация контактов: Частое подключение/отключение прицепа со временем приводит к износу пинов, они могут стать слишком свободными или, наоборот, изогнуться.
- Попадание грязи и мусора: Мелкие частицы могут забиваться внутрь розетки, препятствуя нормальному контакту.
- Неправильная установка: Ошибки при монтаже или подключении могут стать причиной постоянных проблем с электрикой.
Эти проблемы могут проявляться как полное отсутствие света на прицепе, так и некорректная работа (например, одновременно горящие стоп-сигналы и поворотники).
Диагностика и проверка 7-контактной розетки: пошаговый чек-лист
Прежде чем приступать к ремонту, необходимо точно определить причину неисправности. Провести базовую диагностику можно самостоятельно:
- Визуальный осмотр: Внимательно осмотрите розетку на предмет видимых повреждений, коррозии, грязи, погнутых контактов. Проверьте состояние кабеля, идущего к розетке.
- Проверка предохранителей: В блоке предохранителей тягача найдите те, что отвечают за освещение прицепа. Часто проблема кроется в перегоревшем предохранителе.

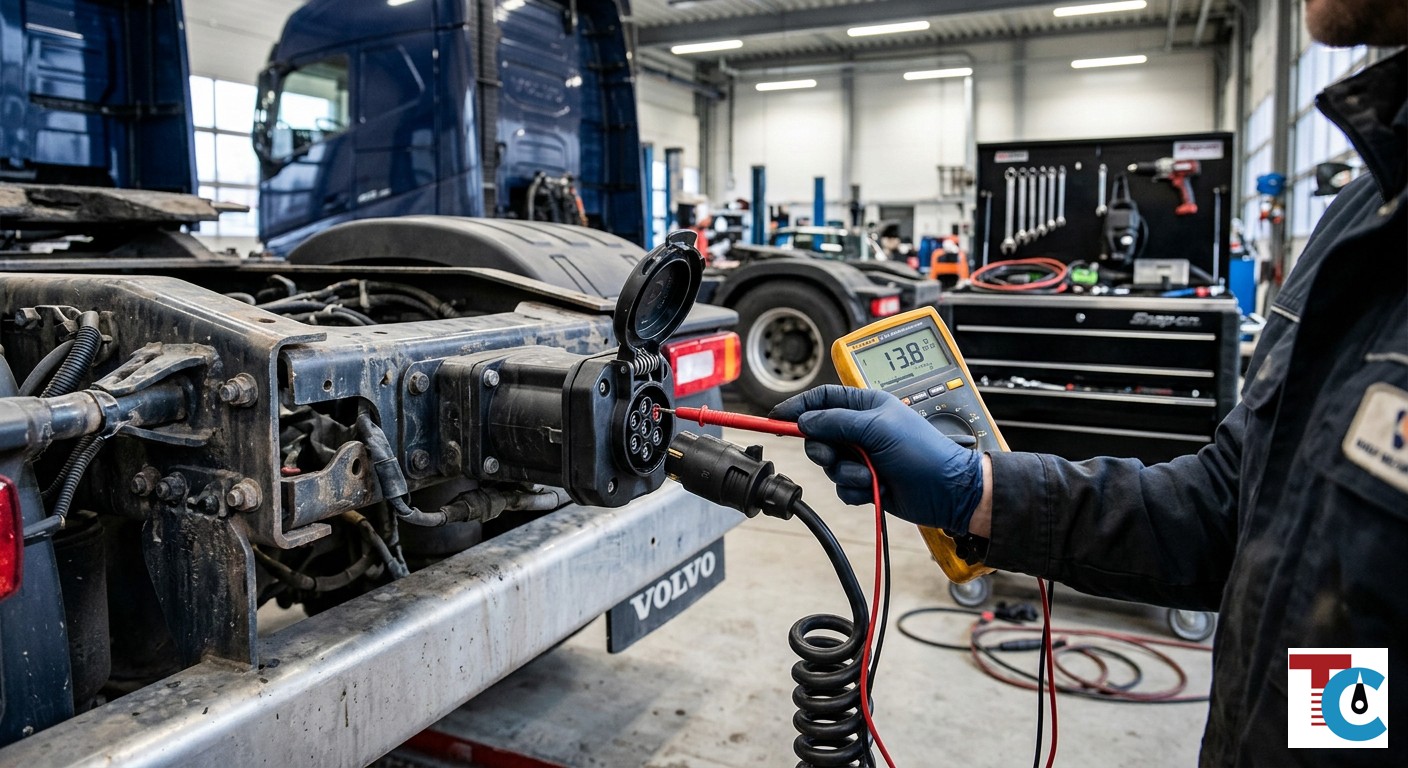

- Тестирование с помощью мультиметра или контрольной лампы:
- Подключите мультиметр (в режиме вольтметра) или контрольную лампу к контакту №3 (масса) и поочередно к остальным контактам.
- Включите зажигание тягача.
- Попросите помощника включать по очереди левый поворот, правый поворот, стоп-сигналы, габаритные огни, заднюю противотуманную фару.
- При каждом включении соответствующего сигнала на мультиметре должно отображаться напряжение около 12В (для 24В систем – 24В), а контрольная лампа должна загораться.
- Проверка вилки прицепа: Если розетка тягача работает корректно, проверьте аналогичным образом вилку прицепа. Часто проблемы бывают именно в ней.
- Проверка заземления: Убедитесь, что контакт №3 (масса) имеет надежное соединение как в розетке тягача, так и в вилке прицепа. Плохое заземление – одна из самых частых причин «плавающих» неисправностей.
Если после такой проверки вы не смогли локализовать проблему или не уверены в своих действиях, лучше обратиться к специалистам. Неправильный ремонт электрики может привести к более серьезным поломкам или даже возгоранию.
Ремонт и замена 7-контактной розетки прицепа в «Тахограф-Сервис»
В большинстве случаев, если повреждения незначительны (например, легкая коррозия), возможен ремонт. Контакты можно очистить специальными средствами, восстановить их форму. Однако при серьезных повреждениях корпуса, обрывах проводов внутри розетки или сильной деформации контактов, единственным надежным решением является полная замена элемента. Это гарантирует долговечность и безопасность соединения.
В «Тахограф-Сервис» мы предлагаем полный спектр услуг по диагностике, ремонту и замене 7-контактных розеток прицепов для всех типов грузовиков — от Volvo и Scania до КамАЗ и китайских Sinotruk. Наши специалисты имеют более чем 10-летний опыт работы с грузовой электрикой и используют только качественные комплектующие, соответствующие актуальным стандартам 2026 года.
Мы выполняем:
- Комплексную диагностику электропроводки тягача и прицепа.
- Ремонт или замену поврежденных контактов и изоляции.
- Установку новой 7-контактной розетки прицепа с гарантией.
- Проверку работоспособности всех световых приборов и сигналов после ремонта.
- Диагностику и ремонт ABS/EBS систем, связанных с электрикой прицепа.
Обращаясь к нам, вы получаете не только качественный ремонт, но и профессиональную консультацию по дальнейшей эксплуатации и профилактике неисправностей. Мы работаем оперативно, чтобы ваш транспорт как можно быстрее вернулся в рейс.
Профилактика проблем с электрикой прицепа
Чтобы минимизировать риски возникновения неисправностей 7-контактной розетки и продлить срок ее службы, рекомендуем выполнять следующие профилактические меры:
- Регулярная чистка: Периодически очищайте контакты розетки и вилки от грязи, пыли и остатков дорожных реагентов. Используйте специальные спреи для электрических контактов.
- Смазка: Нанесите тонкий слой диэлектрической смазки на контакты для защиты от влаги и коррозии.
- Проверка уплотнений: Убедитесь, что резиновые уплотнители розетки и вилки целы и плотно прилегают, предотвращая попадание воды.
- Аккуратное обращение: Избегайте резких рывков при отсоединении прицепа, чтобы не повредить провода и контакты.
- Сезонная проверка: Перед началом активного сезона перевозок или длительной поездкой всегда проверяйте работоспособность всех сигналов.
- Профессиональное обслуживание: Регулярно проводите плановое техническое обслуживание грузовиков в специализированном сервисе, где могут проверить состояние всей электропроводки.
Соблюдение этих простых правил поможет вам избежать неприятных сюрпризов на дороге и простоев, связанных с электрикой прицепа.
