Надежное электрическое соединение между тягачом и прицепом — залог безопасности на дороге. Ключевым элементом этой системы является розетка прицепа 7 контактов, отвечающая за передачу сигналов света и основных функций. В этой статье мы подробно рассмотрим ее устройство, распиновку и типичные проблемы, с которыми сталкиваются водители и перевозчики.
Что такое розетка прицепа 7 контактов и ее функции

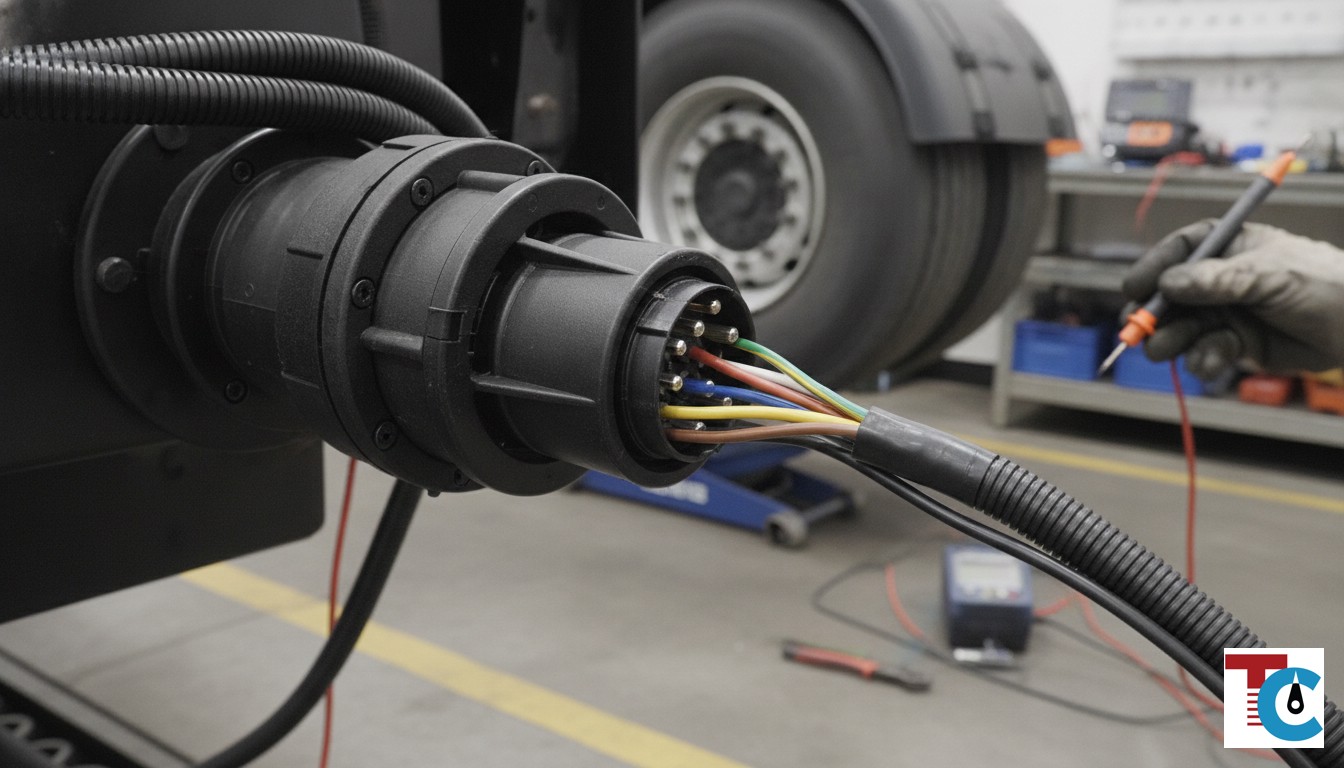

Розетка прицепа 7 контактов — это стандартный разъем, который используется для подключения электрической системы прицепа к тягачу. Она обеспечивает передачу сигналов для основных световых приборов и некоторых вспомогательных функций, критически важных для безопасности движения и соответствия ПДД. Без исправной розетки и вилки прицепа невозможно корректное функционирование габаритных огней, стоп-сигналов, поворотников и других систем.
Правильное подключение и обслуживание подключение фонарей через розетку прицепа 7 контактов предотвращает аварийные ситуации, штрафы и износ оборудования. Это особенно актуально для грузовых автомобилей, эксплуатирующихся на дальних маршрутах, таких как трасса М5 «Урал», где надежность электрики играет решающую роль.
Распиновка розетки прицепа 7 контактов: схема и стандарты
Понимание распиновки является ключевым для правильного подключения и диагностики электрических проблем. Стандартная распиновка розетки прицепа 7 контактов регламентируется международными нормами (ISO 1724). Каждый из семи контактов отвечает за определенную функцию:
| Контакт (DIN) | Цвет провода (стандартный) | Назначение |
|---|---|---|
| 1 (L) | Желтый | Левый указатель поворота |
| 2 (54G) | Синий | Задний противотуманный фонарь / Дополнительный + (например, для заднего хода) |
| 3 (31) | Белый | Масса (общий провод) |
| 4 (R) | Зеленый | Правый указатель поворота |
| 5 (58R) | Коричневый | Правый габаритный огонь, подсветка номерного знака |
| 6 (54) | Красный | Стоп-сигналы |
| 7 (58L) | Черный | Левый габаритный огонь |
При использовании установке фаркопа на грузовики и подключении прицепа, всегда сверяйтесь с этой схемой, чтобы избежать ошибок и коротких замыканий. В "Тахограф-Сервис" мы проводим полную диагностику и корректное подключение всех типов электрических разъемов прицепов.
Розетка прицепа 15 контактов: отличия и применение
Помимо стандартной розетки прицепа 7 контактов, в грузоперевозках широко используется розетка прицепа 15 контактов (ISO 12098). Она применяется для более сложных прицепов, требующих расширенного функционала и большей мощности. Основные отличия:
- Количество функций: 15-контактный разъем обеспечивает передачу большего числа сигналов: помимо базовых световых функций, он включает питание для ABS/EBS, внутреннего освещения, зарядки аккумулятора прицепа, дополнительных потребителей и т.д.
- Надежность: Благодаря большему количеству контактов, 15-пиновая система часто считается более надежной для тяжелых условий эксплуатации, поскольку обеспечивает отдельные линии для питания и сигналов.
- Применение: 7-контактные разъемы чаще встречаются на легковых прицепах и легких грузовиках, тогда как 15-контактные — стандарт для большинства современных тяжелых тягачей и полуприцепов (Volvo, Scania, Mercedes, MAN, DAF, Renault, Iveco, КамАЗ, МАЗ, Sinotruk и др.).
Переходники между 7- и 15-контактными системами существуют, но их использование может ограничить функционал более сложного прицепа или привести к некорректной работе.
Типичные неисправности розетки и вилки прицепа 7 контактов
Электрическая система прицепа подвержена нагрузкам и воздействию окружающей среды, что приводит к ряду типичных проблем:
- Коррозия контактов: Влага, грязь и дорожные реагенты вызывают окисление контактов внутри розетки и на вилке. Это приводит к плохому контакту, мерцанию света или полному отсутствию сигнала.
- Обрыв или короткое замыкание проводки: Механические повреждения, перетирание изоляции или неправильная прокладка кабеля могут вызвать обрывы или короткие замыкания, что может привести к выходу из строя предохранителей или даже к ремонту кондиционеров и другой бортовой электроники.
- Износ пружинных механизмов: Со временем пружины, удерживающие контакты, ослабевают, что ухудшает соединение.
- Попадание грязи и мусора: Загрязнения могут блокировать контакты или вызывать ложные срабатывания.
- Неправильная распиновка: Ошибки при монтаже или использовании нестандартных схем подключения.
Регулярный осмотр и чистка вилки розетки прицепа 7 контактов, а также проверка целостности проводки, помогут предотвратить большинство этих проблем.
Диагностика неисправностей электрики прицепа
Эффективная диагностика грузовика и прицепа начинается с проверки контактов и проводки. Используйте мультиметр для измерения напряжения и сопротивления на каждом контакте. Проверьте предохранители тягача, отвечающие за освещение прицепа. Если проблема не устраняется, возможно, потребуется более глубокая проверка всей электрической цепи прицепа, включая системы ABS/EBS, если они подключены.
В "Тахограф-Сервис" мы располагаем современным оборудованием для точной диагностики электрических систем любых грузовиков и прицепов, включая европейские (Volvo, Scania, Mercedes, MAN, DAF, Renault, Iveco), российские (КамАЗ, МАЗ) и китайские (Sinotruk, Shacman, FAW, Foton, Dongfeng, JAC).
Ремонт и обслуживание розетки прицепа 7 контактов в Тахограф-Сервис
Если вы столкнулись с проблемами в работе розетки прицепа 7 контактов, важно обратиться к профессионалам. В "Тахограф-Сервис" мы предлагаем полный спектр услуг по диагностике, ремонту и замене электрических разъемов прицепов:
- Комплексная диагностика: Проверка всей цепи от тягача до прицепа, включая контакты, проводку и осветительные приборы.
- Ремонт и замена: Устранение коррозии, восстановление поврежденных контактов, замена неисправных розеток и вилок. Мы используем только качественные комплектующие, соответствующие стандартам.
- Восстановление проводки: Ремонт или полная замена поврежденных участков кабеля, обеспечение надежной изоляции.
- Проверка соответствия стандартам: Убедимся, что распиновка розетки прицепа 7 контактов соответствует ISO 1724 для безопасной и корректной работы.
- Профилактическое обслуживание: Регулярная чистка и обработка контактов специальными составами для защиты от коррозии, что значительно продлевает срок службы разъема.
Наши специалисты имеют более 10 лет опыта работы с грузовой техникой всех марок и готовы оперативно решить любую проблему с электрикой вашего прицепа. Мы находимся на ночной стоянке у кафе «Балтика» на трассе М5 в Алексеевке, Самарская область, что удобно для транзитных перевозчиков.
