Правильное подключение электрики между тягачом и прицепом — залог безопасности и соблюдения ПДД. Для грузовиков КамАЗ, как и для любой другой техники, корректная работа розетки прицепа критически важна. В этой статье мы подробно разберем распиновку розетки прицепа КамАЗ, рассмотрим частые неисправности и расскажем, как их эффективно устранить.
Зачем нужна правильная распиновка розетки прицепа КамАЗ?
Электрическая розетка прицепа обеспечивает связь между тягачом и прицепом, передавая сигналы для осветительных приборов (габариты, стоп-сигналы, поворотники), противотуманных фар и, в некоторых случаях, для систем ABS/EBS. Неправильное подключение или неисправность розетки может привести к серьезным последствиям:
- Нарушение безопасности движения: Отсутствие или некорректная работа световых сигналов значительно повышает риск ДТП, особенно в темное время суток или в условиях плохой видимости.
- Штрафы и простои: Согласно статье 12.5 КоАП РФ, эксплуатация транспортного средства с неисправными внешними световыми приборами запрещена. Это может повлечь за собой штрафы и запрет на дальнейшее движение, что приводит к задержкам в доставке грузов и финансовым потерям.
- Повреждение электрооборудования: Неверная распиновка или короткое замыкание могут вывести из строя не только проводку прицепа, но и бортовую электронику тягача КамАЗ.
Именно поэтому важно знать и соблюдать стандарты подключения, а также оперативно устранять любые неисправности. Если вам требуется комплексная диагностика или ремонт электрики грузовиков, обращайтесь в «Тахограф-Сервис».
Основные типы розеток прицепа для КамАЗ
Исторически на грузовиках КамАЗ наиболее распространены 7-контактные розетки, соответствующие ГОСТ 9200-76 (аналог ISO 1724). Они обеспечивают базовый набор функций для освещения и сигнализации. Однако для более современных прицепов, особенно оборудованных системами ABS/EBS, могут использоваться 15-контактные разъемы (ISO 12098).
При работе с электрикой важно точно знать, какая именно распиновка розетки прицепа КамАЗ установлена на вашем тягаче и прицепе, чтобы избежать ошибок при подключении.
Подробная распиновка 7-контактной розетки прицепа КамАЗ (ГОСТ 9200-76)
7-контактная розетка является стандартом для большинства отечественных грузовиков, включая КамАЗ. Ниже представлена подробная схема распиновки, которая поможет вам правильно подключить прицеп или диагностировать неисправность. Ориентация контактов обычно по часовой стрелке, если смотреть на разъем со стороны подключения (со штырьками):
| Контакт (Pin) | Цвет провода (стандарт) | Функция | Обозначение ISO |
|---|---|---|---|
| 1 | Желтый | Левый указатель поворота | L |
| 2 | Синий | Задние противотуманные фонари | 54G |
| 3 | Белый | Масса (общий провод) | 31 |
| 4 | Зеленый | Правый указатель поворота | R |
| 5 | Коричневый | Правый габаритный огонь, подсветка номерного знака | 58R |
| 6 | Красный | Стоп-сигналы | 54 |
| 7 | Черный | Левый габаритный огонь | 58L |
Эта распиновка розетки прицепа КамАЗ является наиболее распространенной. При работе с проводкой всегда рекомендуется проверять соответствие цветов проводов и функций с помощью мультиметра или контрольной лампы, так как могут встречаться нестандартные решения или изменения в проводке.
15-контактная розетка (ISO 12098) для КамАЗ и современных прицепов
Для прицепов с антиблокировочной системой тормозов (ABS) или электронной тормозной системой (EBS), а также для передачи дополнительного питания, используется 15-контактный разъем. Он обеспечивает более стабильное и надежное соединение для сложных электронных систем. Хотя его распиновка сложнее и требует специальных знаний, основные принципы остаются прежними: каждый контакт отвечает за строго определенную функцию. При возникновении проблем с такими системами, особенно на трассе М5, лучше обратиться к профессионалам в «Тахограф-Сервис».
Частые неисправности розетки прицепа КамАЗ и их диагностика
Электрические соединения, особенно подверженные воздействию внешней среды, со временем изнашиваются. Среди наиболее распространенных проблем с розеткой прицепа КамАЗ выделяют:
- Коррозия контактов: Влага, грязь и дорожные реагенты приводят к окислению контактов, ухудшая проводимость и вызывая прерывистую работу световых приборов.
- Обрыв или повреждение проводов: Механические нагрузки, вибрации или неправильная укладка могут привести к обрыву жил внутри изоляции или повреждению изоляции, что чревато короткими замыканиями.
- Неправильная распиновка: Ошибка при первоначальном подключении или ремонте может стать причиной некорректной работы всей системы.
- Износ или поломка корпуса розетки: Физические повреждения корпуса могут привести к попаданию влаги и дальнейшему разрушению контактов.
- Окисление предохранителей: Часто проблема кроется не в самой розетке, а в предохранителях, которые защищают цепи. Их окисление или перегорание также приводит к отсутствию сигнала.

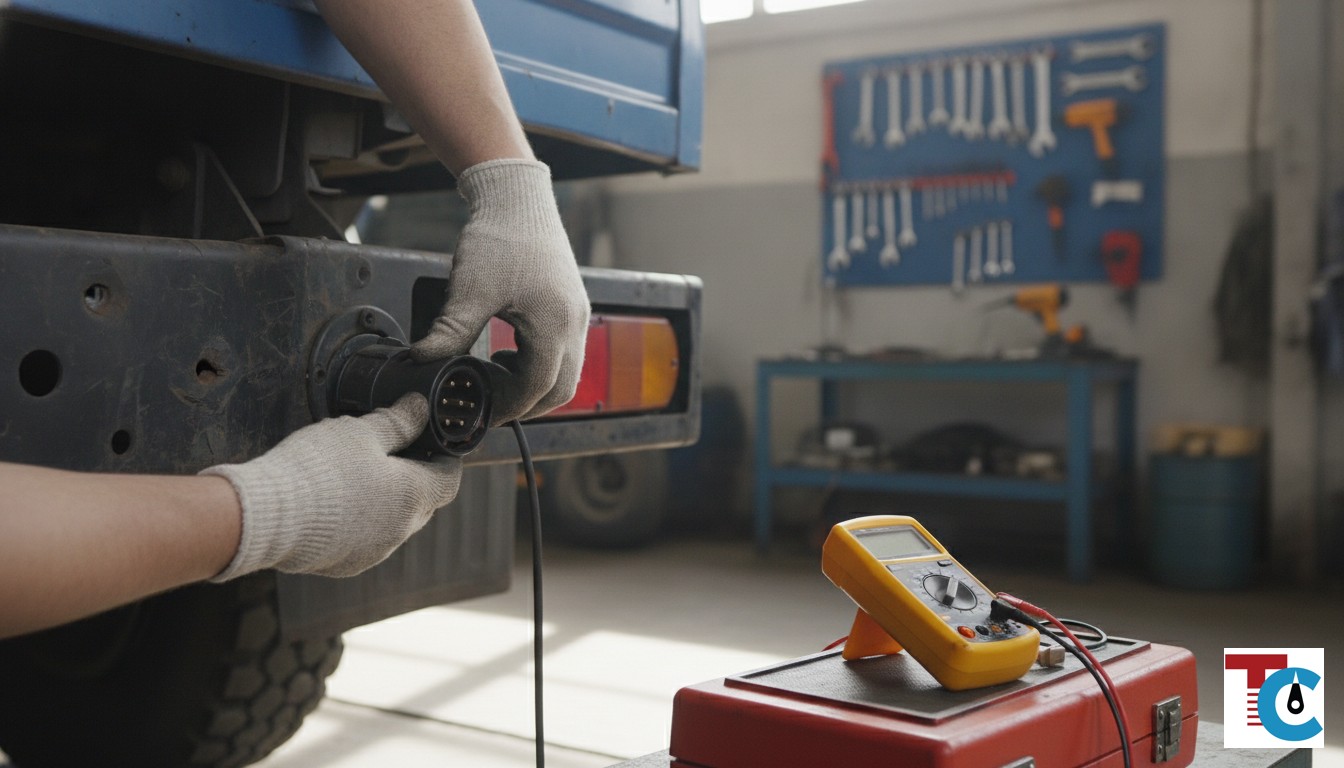

Диагностика начинается с визуального осмотра. Проверьте чистоту контактов, целостность проводов и отсутствие люфтов в соединении. Далее, с помощью мультиметра или контрольной лампы, можно проверить наличие напряжения на каждом контакте розетки тягача при включении соответствующих функций (повороты, габариты, стоп-сигналы). Если вы не уверены в своих силах, лучше доверить эту работу специалистам.
Профессиональный ремонт электрики прицепа КамАЗ в Тахограф-Сервис
Самостоятельный ремонт электрики, особенно без должных знаний и инструмента, может привести к усугублению проблемы или даже к возгоранию. В «Тахограф-Сервис» мы предлагаем полный спектр услуг по диагностике и ремонту электрического оборудования грузовиков и прицепов, включая восстановление и замену розетки прицепа КамАЗ.
- Комплексная диагностика: Наши специалисты используют современное оборудование для точного выявления неисправностей проводки, контактов и электронных блоков.
- Квалифицированный ремонт: Мы выполняем замену поврежденных проводов, контактов, корпусов розеток, а также восстанавливаем правильную распиновку.
- Опыт работы: Более 10 лет опыта в сфере обслуживания грузовой техники, включая модели КамАЗ, МАЗ, ГАЗ, Урал, а также европейские и китайские грузовики.
- Удобное расположение: Наш сервис находится в Алексеевке, Самарская область, на ул. Гагарина 33, возле ночной стоянки у кафе «Балтика» на трассе М5, что очень удобно для транзитных перевозчиков.
Не рискуйте безопасностью и временем в пути. Доверьте ремонт розетки прицепа КамАЗ профессионалам. Наши мастера работают с понедельника по пятницу с 8:00 до 18:00. Звоните нам по бесплатному номеру 8 800 550 09 73 для консультации или записи на обслуживание.
