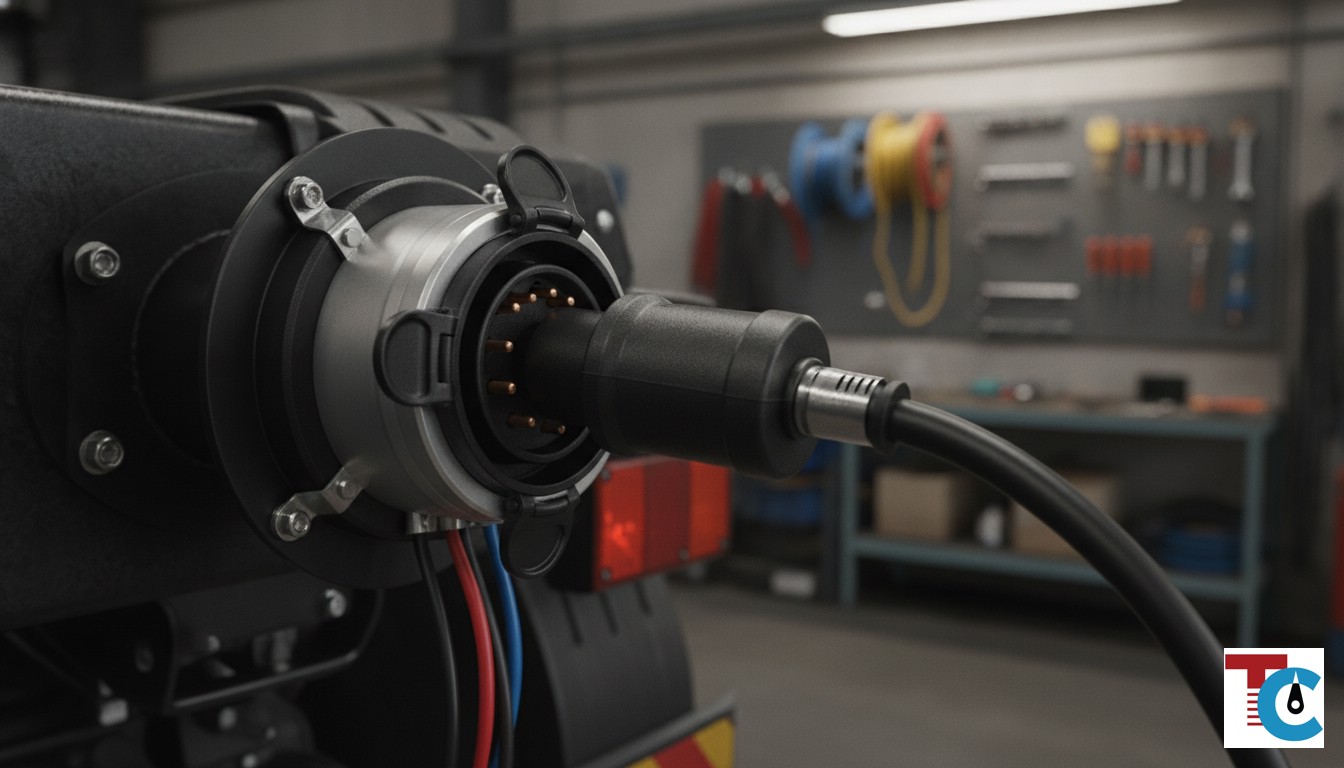

Надежная работа электрики прицепа – залог безопасности и эффективности грузоперевозок. Ключевым элементом здесь является розетка прицепа и ее провода, обеспечивающие связь тягача с прицепом. Любая неисправность может привести к серьезным проблемам: от неработающих габаритов до сбоев в тормозной системе. В этой статье мы подробно разберем, как устроена розетка прицепа, какие бывают типы подключений, основные неисправности и методы их устранения.
Зачем нужна розетка прицепа и какие функции она выполняет?
Розетка прицепа – это не просто электрический разъем, а жизненно важный узел, который передает все необходимые сигналы от тягача к прицепу. Она обеспечивает работу светотехники (габаритные огни, стоп-сигналы, поворотники, противотуманные фары), а также подает питание на дополнительное оборудование, такое как ABS/EBS, освещение грузового отсека и даже рефрижераторы. Без корректного функционирования розетки и её проводов невозможно безопасно эксплуатировать автопоезд.
При неисправности этого узла вы рискуете получить штраф, создать аварийную ситуацию на дороге или повредить груз из-за отказа рефрижераторной установки. Поэтому регулярная диагностика и своевременный ремонт электрики прицепа критически важны.
Типы розеток прицепа: 7-контактные и 13-контактные
В грузовых перевозках чаще всего встречаются два основных типа розеток прицепа: 7-контактные (ISO 1724) и 13-контактные (ISO 11446). Выбор типа зависит от функциональности прицепа и требований к передаче сигналов.
7-контактная розетка прицепа: стандарты и распиновка
7-контактные розетки – это базовый стандарт, который обеспечивает подключение основных световых приборов. Они широко используются для прицепов без сложной электроники. Распиновка 7-контактной розетки строго регламентирована стандартом ISO 1724:
| Пин | Цвет провода (стандартный) | Функция |
|---|---|---|
| 1 (L) | Желтый | Левый поворот |
| 2 (54G) | Синий | Задние противотуманные фары |
| 3 (31) | Белый | Масса (общий минус) |
| 4 (R) | Зеленый | Правый поворот |
| 5 (58R) | Коричневый | Правый габарит, подсветка номерного знака |
| 6 (54) | Красный | Стоп-сигналы |
| 7 (58L) | Черный | Левый габарит |
При работе с 7-контактной розеткой важно соблюдать эту схему, чтобы избежать коротких замыканий и неправильной работы световых приборов.
13-контактная розетка прицепа: особенности и схема подключения
13-контактные розетки (ISO 11446) являются более современным и функциональным решением, особенно для грузовых прицепов с ABS/EBS, дополнительным освещением или зарядкой АКБ. Они обеспечивают больше каналов для передачи сигналов и питания.
| Пин | Цвет провода (стандартный) | Функция |
|---|---|---|
| 1 | Желтый | Левый поворот |
| 2 | Синий | Задние противотуманные фары |
| 3 | Белый | Масса для контактов 1-8 |
| 4 | Зеленый | Правый поворот |
| 5 | Коричневый | Правый габарит, подсветка номерного знака |
| 6 | Красный | Стоп-сигналы |
| 7 | Черный | Левый габарит |
| 8 | Розовый | Задний ход |
| 9 | Оранжевый | Постоянный плюс (+12V) |
| 10 | Серый/Красный | Плюс от замка зажигания (+12V, питание прицепа) |
| 11 | Белый/Черный | Масса для контакта 10 (питание прицепа) |
| 12 | Серый/Белый | Резерв/Распознавание прицепа |
| 13 | Белый/Красный | Масса для контакта 9 (постоянный плюс) |
Эти розетки особенно актуальны для современных тягачей европейских марок (Volvo, Scania, Mercedes, MAN, DAF, Renault, Iveco) и китайских (Sinotruk, Shacman, FAW), где требуется передача большого объема данных и питания.
Основные неисправности розетки прицепа и ее проводки
Проблемы с розеткой прицепа и ее проводами могут проявляться по-разному и быть вызваны различными причинами. Вот наиболее частые из них, с которыми обращаются в наш грузовой автосервис:
- Коррозия и окисление контактов: Из-за воздействия влаги, грязи, дорожных реагентов контакты в розетке и вилке окисляются, что приводит к ухудшению контакта или полному его отсутствию. Это одна из самых распространенных причин неисправностей.
- Обрыв или повреждение проводов: Механические повреждения (перетирание, защемление, обрыв при движении), а также старение изоляции могут привести к нарушению целостности проводки.
- Неправильное подключение (распиновка): Особенно часто встречается после самостоятельной установки или ремонта. Ошибки в схеме подключения приводят к неверной работе световых приборов или даже к коротким замыканиям.
- Износ или поломка корпуса розетки/вилки: Пластиковые элементы могут треснуть, деформироваться или разрушиться, что нарушает герметичность и защиту контактов.
- Проблемы с массой (заземлением): Плохой контакт массы может вызывать мерцание света, снижение яркости или отказ нескольких потребителей одновременно.
Эти неисправности требуют оперативной диагностики и квалифицированного ремонта. Игнорирование проблем с розеткой прицепа может привести к серьезным последствиям, включая штрафы и ДТП.
Диагностика и ремонт розетки прицепа: пошаговый подход
Эффективная диагностика неисправностей розетки прицепа и её проводки требует системного подхода. В нашем сервисе мы придерживаемся следующей методики:
- Визуальный осмотр: Сначала проводится тщательный внешний осмотр розетки, вилки и жгута проводов на предмет видимых повреждений: трещин, следов коррозии, обрывов изоляции, оплавления. Проверяется надежность крепления розетки.
- Проверка контактов: Специалисты осматривают каждый контакт на наличие окисления, деформации или ослабления. При необходимости контакты зачищаются или заменяются.
- Электрическая диагностика: С помощью мультиметра или специального тестера проверяется наличие напряжения на каждом контакте розетки тягача при включении соответствующих функций (поворотники, стоп-сигналы, габариты). Аналогично проверяется проводка прицепа. Тестирование датчиков под нагрузкой, если речь идет о сложных системах прицепа, также может быть частью диагностики.
- Проверка целостности проводки: При подозрении на обрыв проводится прозвонка каждого провода от розетки до соответствующего потребителя на прицепе или до блока управления на тягаче.
Если диагностика выявила неисправность, мы приступаем к ремонту. Это может быть:
- Замена поврежденных контактов или проводов.
- Переобжимка клемм.
- Полная замена розетки прицепа или вилки.
- Восстановление изоляции.
- Корректировка распиновки согласно стандартам ISO.
- Установка фаркопа с новой розеткой, если старый узел не подлежит ремонту.
Все работы выполняются с использованием качественных комплектующих и профессионального инструмента, что гарантирует долговечность и надежность соединения.
Профилактика неисправностей и уход за розеткой прицепа
Чтобы минимизировать риски поломок, рекомендуем регулярно проводить профилактические мероприятия:
- Регулярный осмотр: При каждом подключении прицепа осматривайте розетку и вилку на предмет видимых повреждений, грязи или коррозии.
- Чистка контактов: Периодически очищайте контакты от грязи и окислов с помощью специальных спреев для электрических контактов или мелкозернистой наждачной бумаги.
- Защита от влаги: Используйте защитные колпачки для розетки, когда прицеп не подключен. Применение водоотталкивающих смазок для контактов также поможет предотвратить коррозию.
- Проверка кабеля: Убедитесь, что кабель прицепа не провисает и не касается дороги, чтобы избежать механических повреждений.
- Профессиональное обслуживание: Регулярно проходите плановое техническое обслуживание в специализированном сервисе, где проверят состояние всей электрики автопоезда.
Следуя этим простым рекомендациям, вы значительно продлите срок службы розетки прицепа и её проводки, обеспечив бесперебойную работу вашего транспортного средства.
