Подключение розетки фаркопа — критически важный этап для обеспечения безопасной и легальной эксплуатации грузового автомобиля с прицепом. Правильная установка фаркопа на грузовики и его электропроводки гарантирует корректную работу светотехники и других систем прицепа. В этой статье мы подробно разберем стандарты, распиновку и основные нюансы, которые помогут вам избежать проблем на дороге и штрафов в 2026 году.
Почему правильная схема подключения розетки фаркопа так важна?
Некорректное подключение розетки фаркопа может привести к серьезным последствиям. Во-первых, это прямая угроза безопасности: неработающие стоп-сигналы, поворотники или габариты на прицепе значительно повышают риск ДТП, особенно на трассе М5.
Во-вторых, это чревато административными штрафами. Согласно статье 12.5 КоАП РФ, управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация ТС запрещена (в том числе неисправность внешних световых приборов), влечет предупреждение или наложение административного штрафа. Для водителей грузовиков это может обернуться потерей времени и денег, что недопустимо в логистике.
В-третьих, неправильная электропроводка может повредить бортовую электронику самого грузовика, вызвав короткие замыкания, перегрузки и выход из строя дорогостоящих блоков управления. Именно поэтому критически важно использовать проверенную схему подключения фонарей и строго следовать стандартам.
Стандарты розеток фаркопа: 7- и 13-пиновые разъемы
Существует два основных стандарта розеток фаркопа, используемых на грузовых автомобилях и прицепах: 7-пиновый (ISO 1724) и 13-пиновый (ISO 11446). Выбор зависит от функциональности прицепа и года выпуска автомобиля.
7-пиновая розетка фаркопа (ISO 1724)
Этот стандарт является базовым и широко распространен для прицепов с минимальным набором электрооборудования (светотехника). Он обеспечивает подключение основных функций: габаритных огней, стоп-сигналов, поворотников и противотуманных фар. На грузовиках старых моделей КамАЗ, МАЗ, ГАЗ, а также на некоторых европейских грузовиках до середины 2000-х годов, чаще всего устанавливались именно 7-пиновые розетки.
| Номер пина | Функция | Цвет провода (стандарт) |
|---|---|---|
| 1 (L) | Левый поворот | Желтый |
| 2 (54G) | Задний противотуманный фонарь / +12V | Синий |
| 3 (31) | Масса (земля) для контактов 1-8 | Белый |
| 4 (R) | Правый поворот | Зеленый |
| 5 (58R) | Правый габарит / подсветка номера | Коричневый |
| 6 (54) | Стоп-сигналы | Красный |
| 7 (58L) | Левый габарит / подсветка номера | Черный |
13-пиновая розетка фаркопа (ISO 11446)
Современные грузовики и прицепы, особенно европейских марок (Volvo, Scania, Mercedes, MAN, DAF, Renault, Iveco), а также новые модели КамАЗ и МАЗ, чаще всего оснащаются 13-пиновыми розетками. Этот стандарт обеспечивает не только базовую светотехнику, но и дополнительные функции, такие как питание для внутреннего освещения прицепа, зарядка аккумулятора прицепа, подключение ABS/EBS прицепа и сигналы заднего хода. Это особенно актуально для рефрижераторов, жилых прицепов или прицепов со сложной электроникой.
| Номер пина | Функция | Цвет провода (стандарт) |
|---|---|---|
| 1 | Левый поворот | Желтый |
| 2 | Задний противотуманный фонарь | Синий |
| 3 | Масса (земля) для контактов 1-8 | Белый |
| 4 | Правый поворот | Зеленый |
| 5 | Правый габарит / подсветка номера | Коричневый |
| 6 | Стоп-сигналы | Красный |
| 7 | Левый габарит / подсветка номера | Черный |
| 8 | Фонарь заднего хода | Серый |
| 9 | Постоянный +12В (для внутреннего освещения) | Коричневый/Синий |
| 10 | +12В от замка зажигания (для зарядки АКБ прицепа) | Красный/Синий |
| 11 | Масса (земля) для контакта 10 | Коричневый/Белый |
| 12 | Резерв (используется для ABS/EBS) | Серый/Красный |
| 13 | Масса (земля) для контакта 9 | Белый/Красный |
Схема подключения прицепа розетки фаркопа: пошаговая инструкция
Несмотря на кажущуюся простоту, подключение электропроводки фаркопа требует внимательности и соблюдения правил. Особенно это касается грузовиков с CAN-шиной, где неправильное подключение может вызвать ошибки в электронике автомобиля.
1. Подготовка к работе
Перед началом любых работ с электрооборудованием обязательно отсоедините клеммы аккумулятора грузовика. Это предотвратит короткие замыкания и поражение электрическим током. Убедитесь, что у вас есть все необходимые инструменты: мультиметр, изолента, термоусадочные трубки, обжимные клещи, набор клемм и, конечно, сама розетка фаркопа с проводами.
2. Идентификация проводов автомобиля
Это самый ответственный этап. Необходимо точно определить, какой провод в электропроводке грузовика отвечает за ту или иную функцию (поворотники, стоп-сигналы, габариты). Используйте мультиметр и схему электрооборудования вашего автомобиля. Цвета проводов могут отличаться у разных производителей (например, Volvo и Scania имеют свои цветовые коды), поэтому полагаться только на стандартные цвета не стоит. В современных грузовиках, таких как Sinotruk (Howo), Shacman или FAW, часто используются унифицированные решения, но всегда лучше перепроверить.
3. Распиновка розетки фаркопа и подключение проводов

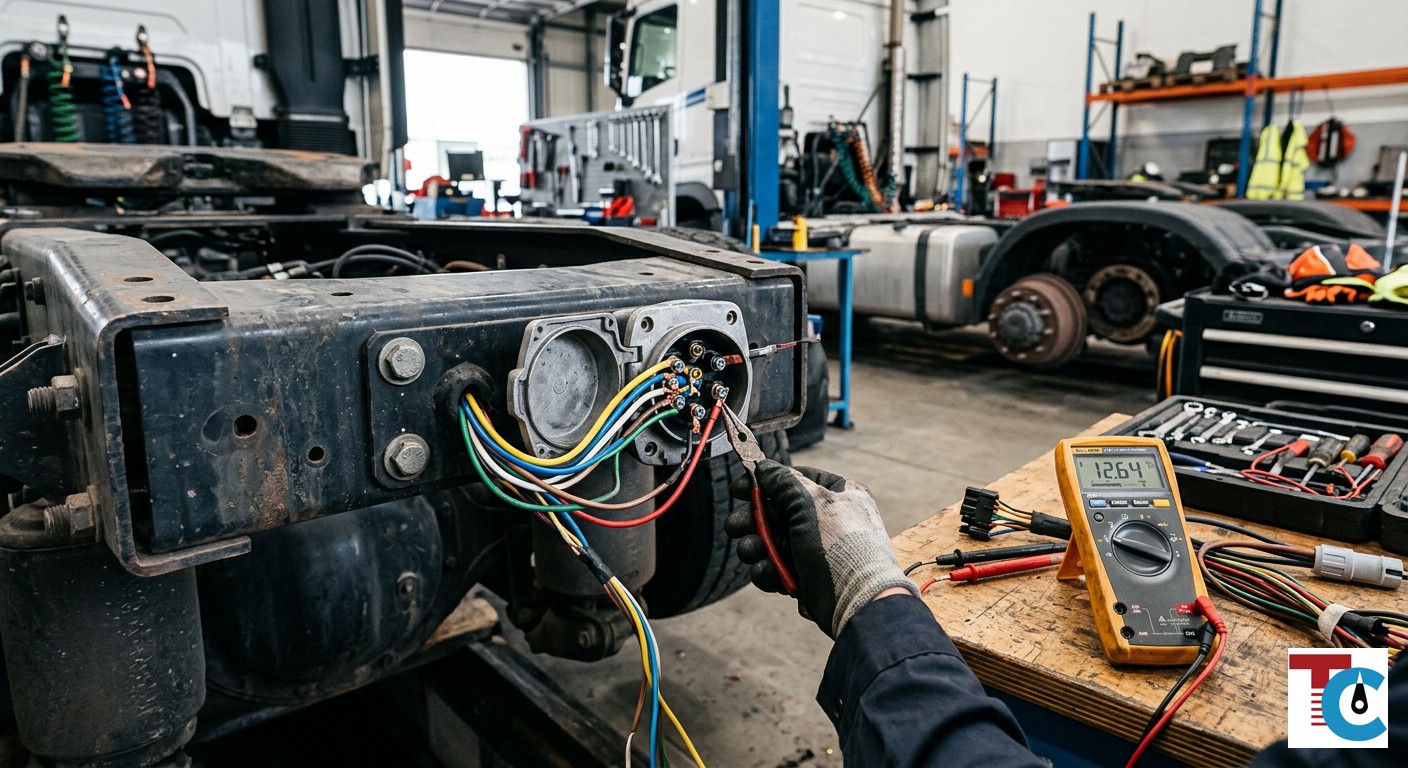

Соедините провода от грузовика с соответствующими пинами розетки фаркопа, строго следуя выбранной схеме распиновки (7- или 13-пиновой). Используйте качественные обжимные клеммы или пайку для надежного соединения. Обязательно изолируйте каждое соединение термоусадочной трубкой или изолентой, чтобы предотвратить попадание влаги и коррозию, что особенно важно в условиях Самарской области и на трассе М5.
4. Проверка работоспособности
После завершения монтажа и подключения аккумулятора, подключите прицеп и проверьте работу всех световых приборов: левый и правый поворотники, стоп-сигналы, габаритные огни, задний противотуманный фонарь и фонарь заднего хода. Если у вас 13-пиновая розетка, убедитесь в наличии питания на дополнительных контактах. Любые неисправности требуют немедленного устранения.
Частые ошибки и неправильная распиновка розетки фаркопа
Даже опытные водители и механики иногда допускают ошибки при подключении, которые могут привести к серьезным проблемам:
- Неправильная распиновка прицепа розетки фаркопа: Самая распространенная ошибка, когда функции сигналов путаются. Например, при включении поворотника загорается стоп-сигнал.
- Плохой контакт или отсутствие массы: Ненадежное соединение провода массы (земли) может привести к хаотичной работе всех световых приборов прицепа, их тусклому свечению или полному отказу.
- Перегрузка электрической цепи: Подключение мощных потребителей без использования дополнительного реле или блока согласования может привести к перегоранию предохранителей или повреждению электронных блоков автомобиля. Это особенно актуально для грузовиков с чувствительной электроникой.
- Отсутствие герметизации: Плохая защита соединений от влаги и грязи приводит к коррозии, коротким замыканиям и выходу из строя розетки.
Когда стоит обратиться к профессионалам Тахограф-Сервис?
Если вы не уверены в своих силах, работаете с современным грузовиком, оснащенным CAN-шиной, или столкнулись с нестандартной ситуацией, лучше доверить подключение розетки фаркопа специалистам. В «Тахограф-Сервис» мы имеем более 10 лет опыта работы с грузовыми автомобилями всех марок: от Volvo, Scania и Mercedes до КамАЗ, МАЗ и китайских Sinotruk (Howo), Shacman. Мы используем специализированное оборудование для диагностики грузовика и согласования электроники, что исключает ошибки.
Наши преимущества:
- Экспертиза: Знаем особенности электрооборудования различных марок грузовиков.
- Гарантия качества: Все работы выполняются с соблюдением стандартов и предоставлением гарантии.
- Экономия времени: Быстро и качественно выполним подключение, чтобы вы могли вернуться на маршрут.
- Полный спектр услуг: Помимо фаркопов, мы занимаемся ремонтом ABS/EBS, кондиционеров, отопителей и тахографов.
Не рискуйте безопасностью и сохранностью вашей техники. Обращайтесь в «Тахограф-Сервис» в Алексеевке, Самарская область, на ул. Гагарина 33, рядом с ночной стоянкой у кафе «Балтика» на трассе М5. Работаем Пн-Пт с 8:00 до 18:00.
