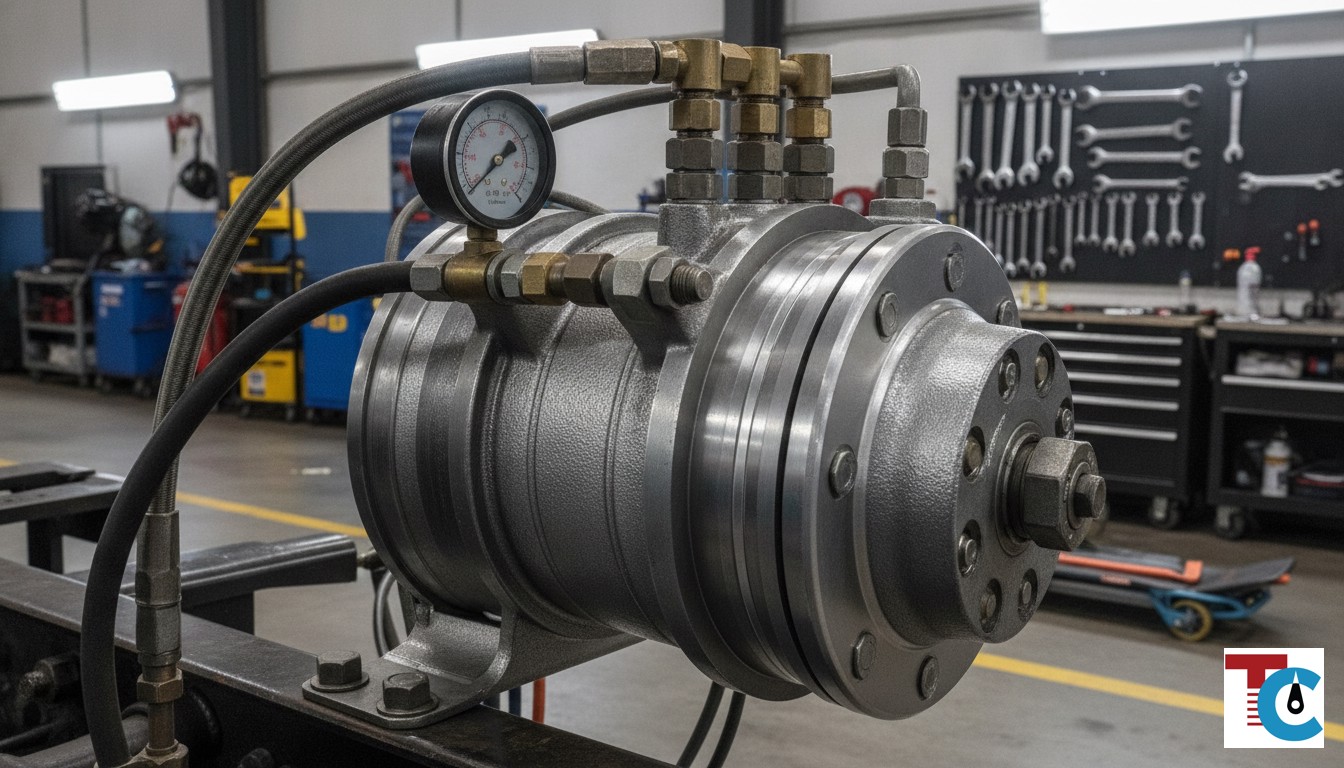

Энергоаккумулятор грузового автомобиля — ключевой элемент тормозной системы, отвечающий за безопасность стоянки и экстренное торможение. От его исправности напрямую зависит жизнь водителя и сохранность груза. В этой статье специалисты «Тахограф-Сервис» подробно расскажут о видах энергоаккумуляторов, их устройстве и признаках неисправностей.
Что такое энергоаккумулятор и его роль в тормозной системе грузовика?
Энергоаккумулятор — это устройство, которое накапливает энергию сжатого воздуха и использует её для приведения в действие стояночного тормоза, а также для экстренного торможения в случае падения давления в пневматической системе. По сути, это комбинированная тормозная камера, состоящая из рабочей и стояночной частей. Его наличие обязательно для всех грузовых автомобилей, автобусов и прицепов с пневматической тормозной системой, обеспечивая надёжную фиксацию транспортного средства на стоянке и дополнительную безопасность в дороге.
Рабочая часть энергоаккумулятора срабатывает от педали тормоза, как обычная тормозная камера. Стояночная же часть активируется при падении давления в системе ниже критического уровня или при ручном приведении в действие стояночного тормоза. Это критически важный узел, который предотвращает самопроизвольное движение грузовика и позволяет безопасно остановить его даже при неисправности основной пневмосистемы.
Основные типы энергоаккумуляторов: пружинный и мембранный
На сегодняшний день в грузовых автомобилях используются два основных типа энергоаккумуляторов, различающихся по принципу действия стояночной части: пружинные и мембранные. Оба типа выполняют одну и ту же функцию, но имеют некоторые конструктивные особенности.
Пружинные энергоаккумуляторы
Пружинный энергоаккумулятор является наиболее распространённым типом. Его конструкция включает мощную цилиндрическую пружину, которая постоянно стремится разжаться. В рабочем состоянии (когда стояночный тормоз отпущен) сжатый воздух подаётся в специальную полость энергоаккумулятора, сжимая пружину и удерживая её в таком положении. Как только давление воздуха падает (например, при постановке на ручник или при аварийной утечке), пружина разжимается, приводя в действие шток, который, в свою очередь, через рычаги прижимает тормозные колодки к барабану или диску.
Преимущества пружинных энергоаккумуляторов — надёжность и простота конструкции. Однако они чувствительны к коррозии пружины и требуют аккуратности при обслуживании из-за высокого напряжения пружины.
Мембранные энергоаккумуляторы
Мембранные энергоаккумуляторы встречаются реже, но также используются в некоторых моделях грузовиков и прицепов. В их конструкции вместо мощной цилиндрической пружины используется набор тарельчатых пружин или специальная эластичная мембрана. При подаче сжатого воздуха мембрана прогибается, преодолевая сопротивление пружин и освобождая тормоза. При падении давления пружины возвращают мембрану в исходное положение, активируя тормозной механизм.
Мембранные системы отличаются более компактными размерами и меньшим весом по сравнению с пружинными аналогами. Они также могут быть менее подвержены некоторым видам коррозии. Однако мембрана является расходным элементом и требует периодической замены при потере эластичности.
Сравнение типов энергоаккумуляторов
Для наглядности сравним основные характеристики пружинных и мембранных энергоаккумуляторов:
| Характеристика | Пружинный энергоаккумулятор | Мембранный энергоаккумулятор |
|---|---|---|
| Принцип действия стояночного тормоза | Разжатие мощной цилиндрической пружины | Возврат мембраны под действием тарельчатых пружин |
| Размеры | Более крупные | Часто более компактные |
| Вес | Больше | Меньше |
| Чувствительность к коррозии | Пружина подвержена коррозии | Менее подвержены (мембрана) |
| Обслуживание | Требует осторожности из-за сжатой пружины | Замена мембраны как расходника |
| Распространённость | Высокая | Средняя |
Принцип работы энергоаккумулятора: как обеспечивается безопасность
Понимание принципа работы энергоаккумулятора критически важно для каждого водителя грузовика. В нормальном режиме работы (движение) сжатый воздух из пневматической системы подаётся в энергоаккумулятор, сжимая мощную пружину (в пружинных типах) или прогибая мембрану (в мембранных). Это освобождает тормозные колодки, позволяя колесу свободно вращаться.
При постановке грузовика на стояночный тормоз водитель сбрасывает давление воздуха в управляющей магистрали энергоаккумулятора. В результате пружина разжимается, или мембрана возвращается в исходное положение, и шток прижимает тормозные колодки. Колёса блокируются, обеспечивая надёжную стоянку.
В случае аварийного падения давления в пневматической системе (например, при разрыве воздушной магистрали), энергоаккумулятор автоматически срабатывает, блокируя колёса. Это важнейшая функция безопасности, которая позволяет избежать потери управления и предотвратить серьёзные ДТП. Именно поэтому исправность каждого энергоаккумулятора грузового автомобиля должна быть безупречной.
Частые неисправности энергоаккумуляторов и их признаки
Неисправность энергоаккумулятора может привести к крайне опасным ситуациям на дороге. Среди наиболее распространённых поломок выделяют:
- Утечка воздуха: Самая частая проблема. Может происходить через изношенные уплотнения, повреждённые мембраны или корродированный корпус. Признаки: постоянное шипение из-под грузовика, частое срабатывание компрессора, медленное заполнение ресиверов.
- Износ или поломка пружины: Со временем пружина может терять свои свойства или ломаться. Это приводит к неэффективной работе стояночного тормоза или его полному отказу.
- Коррозия внутренних элементов: Влага, попадающая в пневматическую систему, может вызывать коррозию штоков, поршней и пружин, что приводит к заклиниванию или неполному срабатыванию энергоаккумулятора. Часто встречается на грузовиках КамАЗ, МАЗ, а также европейских MAN, Volvo, Scania при несоблюдении регламента обслуживания осушителя воздуха.
- Механические повреждения корпуса: Удары, вибрации или попадание камней могут повредить корпус энергоаккумулятора, вызвать утечки или нарушить его герметичность.
Признаками неисправности также могут быть: недостаточная эффективность стояночного тормоза (грузовик может катиться на уклоне), заклинивание тормозов, увеличение тормозного пути, а также ошибки на приборной панели, связанные с пневматической или тормозной системой (в случае наличия ABS/EBS).
Профессиональная диагностика и ремонт энергоаккумуляторов в «Тахограф-Сервис»
Неисправный энергоаккумулятор — это прямая угроза безопасности. В «Тахограф-Сервис» мы предлагаем полный спектр услуг по диагностике, обслуживанию и ремонту тормозных систем грузовых автомобилей, включая энергоаккумуляторы.
Наши специалисты с более чем 10-летним опытом работы выполняют комплексную диагностику, включающую:
- Визуальный осмотр на предмет механических повреждений и утечек.
- Проверку давления в пневматической системе и работоспособности энергоаккумулятора с помощью специализированного оборудования.
- Тестирование эффективности стояночного тормоза.
- Компьютерную диагностику системы ABS/EBS для выявления скрытых ошибок, связанных с тормозными компонентами.
При выявлении неисправностей мы предлагаем оптимальные решения: от замены отдельных компонентов до установки нового энергоаккумулятора. Мы работаем со всеми популярными марками грузовиков: от европейских Volvo, Scania, Mercedes, MAN, DAF до российских КамАЗ, МАЗ и китайских Sinotruk (Howo), Shacman, FAW. Наша мастерская расположена удобно для транзитных перевозчиков на трассе М5 в Алексеевке, у кафе «Балтика».
Не откладывайте визит в сервис, если заметили хоть один из признаков неисправности. Регулярное обслуживание и своевременный ремонт — залог вашей безопасности на дороге. Подробнее о ремонте ABS/EBS и других видах ремонта грузовиков вы можете узнать на нашем сайте.
